Tesla vGPU 安装与授权
对于 Proxmox VE 8，需要使用16.0+版本的 vGPU 驱动程序，低版本的驱动程序不支持 Linux 6.x 内核
最近我刚升级了我的 NAS 主机，并且购买了一块 Tesla P4 显卡。我想把 vGPU 分配给虚拟机上的 Jellyfin 容器硬解使用，经过几天的研究，我简单总结了使用方法。关于如何使用硬解，我会在下一篇文章中进行说明。
术语说明
简单介绍后面内容中的几个术语：
vGPU
vGPU 技术通过将硬件 GPU 分割成多个虚拟 GPU 以支持多个虚拟机。每个虚拟 GPU 可以被分配给不同的虚拟机，从而使多个虚拟机拥有“独显”。
vGPU-unlock
从硬件上来看，同代的数据中心显卡和消费者显卡 GPU 架构是一样的，只是驱动层限制了支持的特性。通过修改型号与宿主驱动等方式，将消费级显卡伪装成具有相同核心型号的专业卡，使得普通消费者显卡也可以支持虚拟化；对于虚拟机，同时在 vGPU 启动前后进行 hook，绕过特定检查、汇报虚假结果等，使得虚拟机的 vGPU 能正常启动。目前支持的消费卡型号可以参考此文章。
vGPU 授权机制
在宿主机上，驱动无需授权。不过，只有企业级 GPU 能够被 vGPU 宿主机驱动所识别，消费级显卡无法合法地用于 vGPU 硬件。
在虚拟机上，使用 vGPU 客户端驱动需要获得 NVIDIA 授权。不同能力的 vGPU 子设备被分为 A、B、C、Q 四类，并对应不同的授权费用。未获得授权的驱动会逐渐降低 vGPU 子设备的性能，最终导致无法使用。
在几种 vGPU 类型中，覆盖应用场景最广的是 Q 型 vGPU，授权为 vWS。
安装流程
关于 PVE 使用 GPU 有三种方法：
- 显卡直通
- 普通显卡 + vGPU-unlock
- 数据中心显卡 vGPU
Tesla P4 是数据中心卡，原生支持 vGPU 功能，所以本文不涉及 vGPU-unlock，如需了解可以参考 PolloLoco 的 NVIDIA vGPU Guide。
宿主机
主板 BIOS 配置
需要开启 IOMMU / VT-d、Above 4G Decoding、SR-IOV，不同的主板选项所在位置可能不同，需要自行查找。
IOMMU 是一种地址映射技术，而 VT-d 是 Intel 对该技术的别称；Above 4G Decoding 关系到 PCI-E 设备 RAM 的 64 位寻址能力，通常用于需要让 CPU 访问全部显存的场景，使用 vGPU 时推荐开启；SR-IOV 允许一个 PCI-E 设备被多个虚拟机使用，常用于网卡等设备共享。
PVE 宿主机配置
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17# 把下面几行追加到 /etc/modules 里，用于加载所需的内核模块
vfio
vfio_iommu_type1
vfio_pci
vfio_virqfd
# 屏蔽开源驱动
echo "blacklist nouveau" >> /etc/modprobe.d/pve-blacklist.conf
# 开启IOMMU，参考：https://foxi.buduanwang.vip/yj/561.html
## AMD主板可能需要修改为：quiet amd_iommu=on iommu=pt pcie_acs_override=downstream，否则部分PCI设备可能会在同一个分组内，直通时会直通整个设备
# 安装依赖包
apt install build-essential dkms mdevctl pve-headers-$(uname -r)
# 重启机器
reboot安装 NVIDIA Host 驱动
NVIDIA 官网的驱动是非公开的，你需要注册 NVIDIA 商业账户才可访问；当然你也可以去网上寻找驱动包，比如：APQA 网盘、GitHub 等
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20# 本次安装环境：PVE版本7.4-3，Linux内核版本5.15.107-2，驱动版本15.1
chmod +x NVIDIA-Linux-x86_64-430.67-vgpu-kvm.run
./NVIDIA-Linux-x86_64-430.67-vgpu-kvm.run
# 安装过程完成后可以使用以下命令验证
$ dkms status
nvidia, 525.85.07, 5.15.107-2-pve, x86_64: installed
$ nvidia-smi
+-----------------------------------------------------------------------------+
| NVIDIA-SMI 525.85.07 Driver Version: 525.85.07 CUDA Version: N/A |
|-------------------------------+----------------------+----------------------+
| GPU Name Persistence-M| Bus-Id Disp.A | Volatile Uncorr. ECC |
| Fan Temp Perf Pwr:Usage/Cap| Memory-Usage | GPU-Util Compute M. |
| | | MIG M. |
|===============================+======================+======================|
| 0 Tesla P4 On | 00000000:81:00.0 Off | 0 |
| N/A 53C P8 12W / 75W | 1899MiB / 7680MiB | 0% Default |
| | | N/A |
+-------------------------------+----------------------+----------------------+
划分 PCI-E 设备给虚拟机
通过

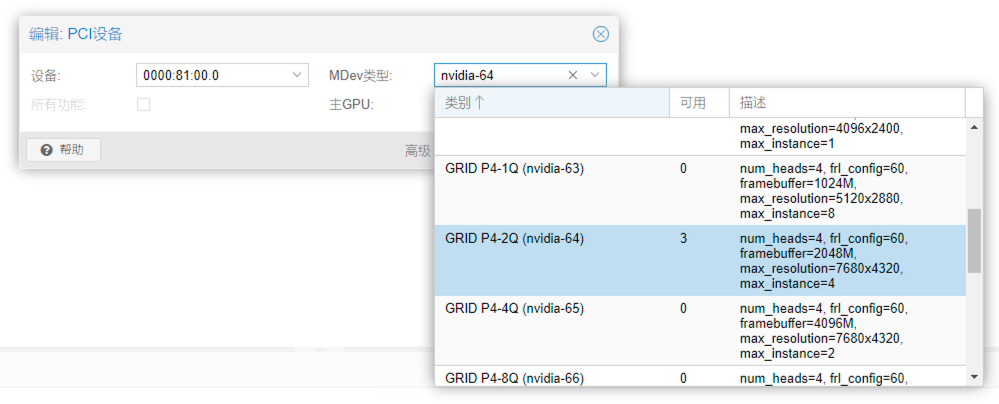

mdevctl types | grep '^[^ ]*$'查看所有生成了 mdev 的 PCI 设备 ID，然后通过 PVE 网页控制台给虚拟机分配 PCI 设备，设备选择刚才查到的设备 ID。该处的 MDev 字段，后面半段的数字为显存容量，字母为 vGPU 类型，这里选 Q 全能型即可，显存按需分配。
虚拟机
下面来到虚拟机的部分，从下载的驱动包内，找到文件名包含 grid 的对应系统驱动包，上传至虚拟机。
Windows
双击运行直接根据引导安装即可，安装完成后打开 PowerShell，输入命令：
1
2nvidia-smi.exe # 验证是否安装成功
nvidia-smi.exe -q | Select-String License # 查看授权，Unlicensed (Unrestricted) 表示未授权至此驱动安装已经完成，下一节再来解决授权的问题。
Linux
此处以 Debian 系统演示，理论兼容 Ubuntu。其他发行版的用户请酌情微调命令。
1
2
3
4
5
6
7
8
9
10
11
12
13
14# 和宿主安装驱动相似，禁用 nouveau 并安装必须软件包
echo "blacklist nouveau" >> /etc/modprobe.d/blacklist.conf
apt install build-essential gcc-multilib dkms mdevctl
update-initramfs -k all -u
reboot
# 重启完成后安装 Guest 驱动
chmod +x NVIDIA-Linux-x86_64-430.63-grid.run
./NVIDIA-Linux-x86_64-430.63-grid.run
# 验证安装是否成功
dkms status
nvidia-smi
nvidia-smi -q | grep License # 查看授权，Unlicensed (Unrestricted) 表示未授权
至此驱动方面的安装已经完成，下面来获取授权。
授权流程
授权方法分为如下几种方式：
- 向 NVIDIA 申请 90 天 free license（NVIDIA 中国只面向企业用户发放免费授权，个人可以尝试去海外官网申请），到期后购买 license
- Rust-based vgpu_unlock，通过 vGPU 伪装，从而可以在虚拟机使用不需要授权的消费级显卡驱动，此方式是唯一支持消费级显卡的方式
- vGPU_LicenseBypass，此方式将不限制性能的时间从 20 分钟延长为一天，并且每天定时重启驱动，以达成一直不受限的目地，但不适合需要长时间运行 GPU 的场景
- FastAPI-DLS，此方式通过模拟正规流程的激活服务器，对虚拟机进行许可证授权，支持容器部署
对于原生支持 vGPU 的显卡而言，使用 FastAPI-DLS 为最优解，整套方案除授权服务器虚假外与正规流程无异。而且只要不更新虚拟机驱动，证书验证算法不变，理论具有等同于正规授权的稳定性。
搭建授权服务器
首先安装容器环境，此步略过。
启动容器，原项目需要自行创建证书，这里使用一个二次封装的免证书容器镜像。
1
2# 此处的DLS_URL与DLS_PORT是后续生成授权文件，告知Guest如何访问授权容器IP地址和端口
docker run -d -e DLS_URL=10.0.0.6 -e DLS_PORT=443 -p 443:443 makedie/fastapi-dls
Docker 启动相关的其他相关的变量
变量 默认 用法 DEBUG false 切换调试模式 fastapi DLS_URL localhost 客户端访问 dls 实例的 URL 地址 DLS_PORT 443 dls 实例的端口 192.168.1.6 LEASE_EXPIRE_DAYS 90 证书签发时间（天） DATABASE sqlite:///db.sqlite 细节参考官方 SQLAlchemy 文档 CORS_ORIGINS https://{DLS_URL} 设置标头 Access-Control-Allow-Origin SITE_KEY_XID 00000000-0000-0000-0000-000000000000 站点标识 uuid INSTANCE_REF 00000000-0000-0000-0000-000000000000 实例标识 uuid INSTANCE_KEY_RSA /cert/instance.private.pem JWT 相关的 RSA 密钥 INSTANCE_KEY_PUB /cert/instance.public.pem 站点范围的公钥 安装容器 collinwebdesigns/fastapi-dls
2
3
4
5
6
7
8
9
10
11
12
WORKING_DIR=/opt/docker/fastapi-dls/cert
mkdir -p $WORKING_DIR
# 生成相关证书
cd $WORKING_DIR
openssl genrsa -out $WORKING_DIR/instance.private.pem 2048
openssl rsa -in $WORKING_DIR/instance.private.pem -outform PEM -pubout -out $WORKING_DIR/instance.public.pem
openssl req -x509 -nodes -days 3650 -newkey rsa:2048 -keyout $WORKING_DIR/webserver.key -out $WORKING_DIR/webserver.crt
# 创建容器的官方建议命令
docker run -e DLS_URL=`hostname -i` -e DLS_PORT=443 -p 443:443 -v $WORKING_DIR:/app/cert collinwebdesigns/fastapi-dls:latest
2
docker run -e LEASE_EXPIRE_DAYS=1825 -e DLS_URL=192.168.6.1 -e DLS_PORT=443 -p 443:443 -v $WORKING_DIR:/app/cert collinwebdesigns/fastapi-dls:latest容器接口
下表只列出了主要的接口，更详细的接口可以参考
/-/docs和/-/redoc的 PATH 接口文档。
请求方法 PATH 解释说明 GTE /重定向到 /-/readmeGTE /-/health用于运行状况检查，还显示当前版本和提交哈希。 GTE /-/readmeHTML 页面展示 README.md GTE /-/docsGET /-/openapi.json展示 Swagger UI 页面的接口文档GTE /-/redocGET /-/openapi.json展示 ReDoc 页面的接口文档GTE /-/manage显示用于删除源或租约的非常基本的 UI GTE /-/origins?leases=false列出注册的原产地，origin 参数指的是包括每个租约的引用源 DELETE /-/origins删除所有源及其租约 GTE /-/leases?origin=false列出当前租约，origin 参数指的是包括每个租约的引用源 DELETE /-/lease/{lease_ref}删除租约 GTE /client-token生成客户端令牌
获取授权
Windows
使用管理员身份启动 PowerShell 执行如下命令
1
2
3
4
5# <ls-hostname-or-ip>为你的授权服务IP端口
curl.exe --insecure -L -X GET https://<dls-hostname-or-ip>/-/client-token -o "C:\Program Files\NVIDIA Corporation\vGPU Licensing\ClientConfigToken\client_configuration_token_$($(Get-Date).tostring('dd-MM-yy-hh-mm-ss')).tok"
Restart-Service NVDisplay.ContainerLocalSystem
nvidia-smi.exe -q | Select-String License # 查看授权状态Linux
root 执行如下命令
1
2
3
4
5# <ls-hostname-or-ip>为你的授权服务IP端口
curl --insecure -L -X GET https://<dls-hostname-or-ip>/-/client-token -o /etc/nvidia/ClientConfigToken/client_configuration_token_$(date '+%d-%m-%Y-%H-%M-%S').tok
service nvidia-gridd restart

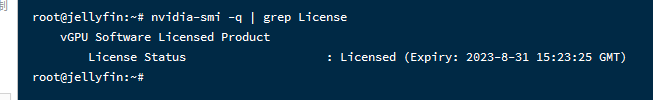

nvidia-smi -q | grep License # 查看授权状态

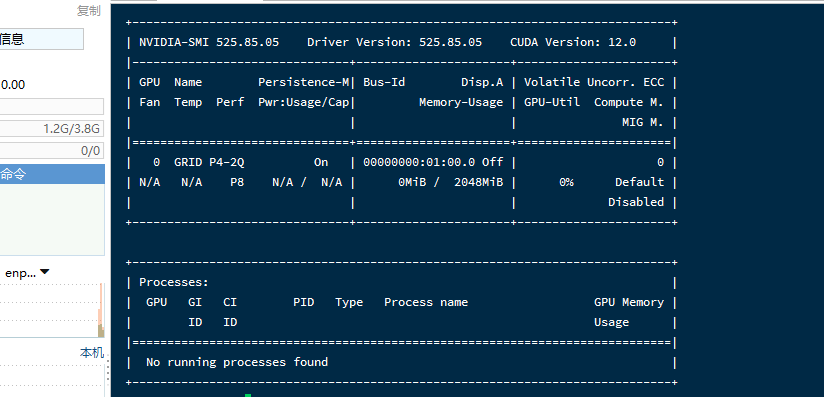

现在 vGPU 已经可以正常使用了，只要确保授权服务容器正常运行，grid 驱动就会自动续期。
